Mewn oes lle mae technoleg batri yn ysgogi arloesedd mewn cerbydau trydan (EVs), systemau ynni adnewyddadwy, ac electroneg gludadwy, mae deall Cyflwr Codi Tâl (SoC) a Chyflwr Iechyd (SoH) batris yn hanfodol. Mae'r metrigau hyn nid yn unig yn gwella perfformiad batri ond hefyd yn cyfrannu at ddiogelwch a hirhoedledd. Bydd y blog hwn yn archwilio arwyddocâd SoC a SoH yn fanwl ac yn darparu dulliau cynhwysfawr ar gyfer eu cyfrifo.

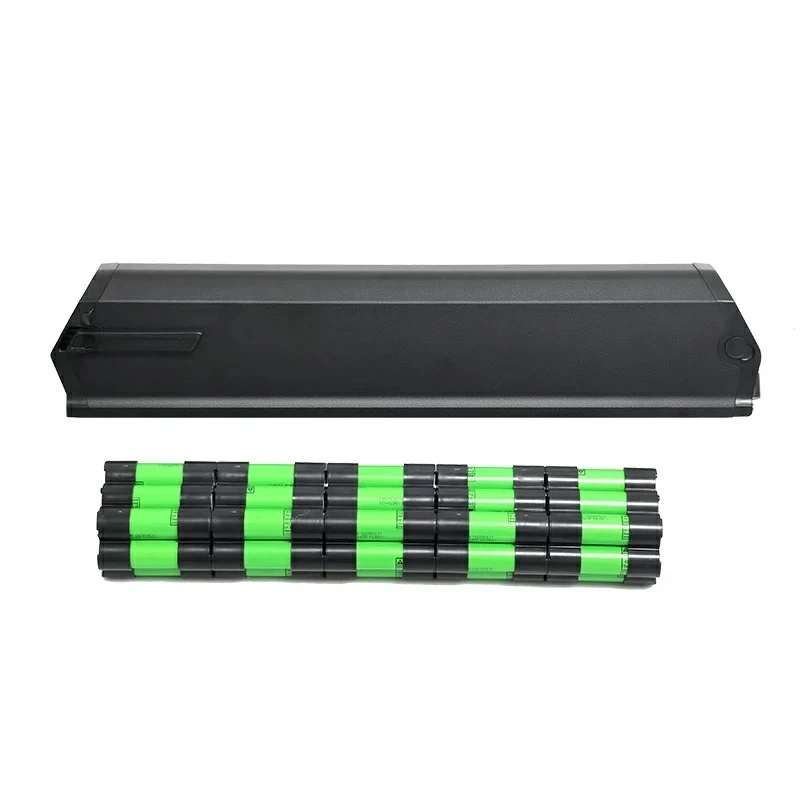

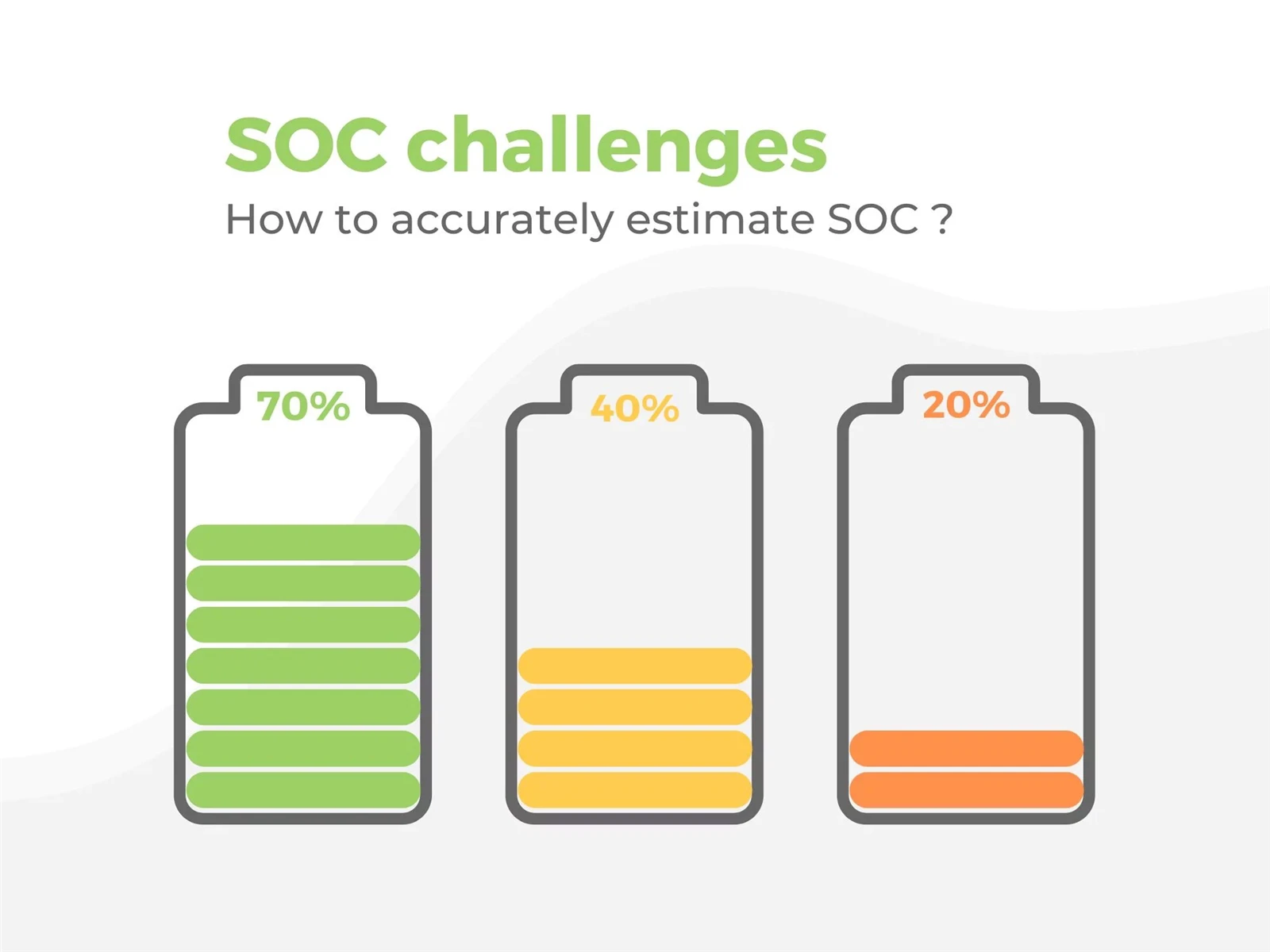

Beth yw Cyflwr Arwystl (SoC)?
Mae SoC yn cynrychioli lefel gwefr gyfredol batri fel canran o'i gapasiti graddedig. Er enghraifft, os oes gan fatri lithiwm-ion â chynhwysedd o 100 Ah 50 Ah yn weddill, ei SoC yw 50%. Mae SoC yn hanfodol am sawl rheswm:
1. Rheoli Perfformiad
Mae Deall SoC yn galluogi defnyddwyr i wneud y gorau o berfformiad batri. Mewn cerbydau trydan, gall cynnal yr ystod SoC gorau posibl (fel arfer rhwng 20% ac 80%) wella effeithlonrwydd gyrru ac ymestyn ystod y cerbyd. Mae llawer o EVs yn ymgorffori systemau rheoli batri (BMS) sy'n addasu allbwn pŵer yn seiliedig ar SoC i sicrhau perfformiad llyfn ac atal gollyngiadau dwfn.
2. Hirhoedledd Batri
Mae hirhoedledd batri yn gysylltiedig yn agos â pha mor dda y caiff SoC ei reoli. Gall gollyngiadau dwfn aml (o dan 20% SoC) a gor-godi tâl (uwchlaw 80% SoC) arwain at heneiddio batri cyflymach a phylu cynhwysedd. Gall cynnal y batri o fewn yr ystod SoC ddelfrydol ymestyn ei oes yn sylweddol, gan ganiatáu iddo ddioddef nifer uwch o daliadau dros amser.
3. Ystyriaethau Diogelwch
Mae monitro SoC yn hanfodol ar gyfer atal sefyllfaoedd peryglus. Gall gordalu arwain at redeg i ffwrdd thermol, lle mae tymheredd y batri yn cynyddu'n afreolus, gan achosi tanau neu ffrwydradau o bosibl. I'r gwrthwyneb, gall gollwng gormod o batri arwain at ddifrod na ellir ei wrthdroi. Mae systemau sy'n monitro SoC mewn amser real yn helpu i liniaru'r risgiau hyn.
Beth yw Cyflwr Iechyd (SoH)?
Mae SoH yn adlewyrchu cyflwr cyffredinol batri o'i gymharu â'i gyflwr gorau posibl pan fydd yn newydd. Mae'n cwmpasu amrywiol ffactorau, gan gynnwys gallu, ymwrthedd mewnol, ac effeithlonrwydd. Mae SoH fel arfer yn cael ei fynegi fel canran, gan ddangos faint o'r capasiti gwreiddiol sydd ar ôl.
1. Monitro Iechyd
Mae asesiad rheolaidd o SoH yn caniatáu ar gyfer cynnal a chadw rhagweithiol. Trwy olrhain SoH dros amser, gall defnyddwyr nodi tueddiadau diraddio a chymryd camau cywiro cyn i'r batri fethu. Er enghraifft, mewn cymwysiadau hanfodol fel dyfeisiau awyrofod neu feddygol, mae canfod materion iechyd yn gynnar yn hanfodol i sicrhau dibynadwyedd gweithredol.
2. Rhagfynegi Hyd Oes
Mae SoH yn ddangosydd allweddol ar gyfer rhagweld y gallu sy'n weddill a bywyd defnyddiol (RUL) batri. Gall modelau uwch amcangyfrif y SoH gan ddefnyddio data perfformiad hanesyddol a metrigau iechyd cyfredol, sy'n hanfodol ar gyfer rheoli rhestr eiddo a chynllunio gwaith cynnal a chadw mewn cymwysiadau diwydiannol.
3. Effeithlonrwydd Gweithredol
Mae Deall SoH yn caniatáu i ddefnyddwyr addasu eu patrymau defnydd yn seiliedig ar gyflwr batri. Os yw SoH yn dynodi colled sylweddol o gapasiti, gall defnyddwyr ddewis cyfyngu ar gymwysiadau draeniad uchel i atal cau i lawr yn annisgwyl.
Sut i Gyfrifo SoC
1. Foltedd Cylchdaith Agored (OCV) Dull
Mae'r dull OCV yn golygu mesur foltedd y batri pan nad yw dan lwyth. Mae pob lefel foltedd yn cyfateb i SoC penodol yn seiliedig ar gromlin foltedd-SoC a bennwyd ymlaen llaw. Mae'r dull hwn yn gywir ond mae angen i'r batri orffwys am ychydig, gan ei gwneud yn anymarferol ar gyfer cymwysiadau amser real.
Enghraifft:Tybiwch fod gennych fatri lithiwm-ion gyda foltedd enwol o 3.7V. Pan fyddwch chi'n mesur y foltedd o dan ddim llwyth ac yn canfod ei fod yn 3.6V, gallwch gyfeirio at gromlin foltedd-SoC gwneuthurwr y batri. Mae hyn yn dangos bod y SoC tua 80%.
2. Ampere-Awr (Ah) Cyfrif
Mae'r dull hwn yn olrhain y tâl cronnol sy'n mynd i mewn ac allan o'r batri. Trwy integreiddio'r presennol dros amser, gall defnyddwyr amcangyfrif y SoC. Fodd bynnag, gall gwallau gronni oherwydd hunan-ollwng, yn enwedig mewn batris hŷn. Mae ail-raddnodi rheolaidd yn hanfodol i gynnal darlleniadau SoC cywir.
Enghraifft:Ystyriwch fatri â chynhwysedd o 100 Ah. Os ydych chi'n ei ollwng ar gerrynt o 10 A am 5 awr, gallwch gyfrifo'r cynhwysedd rhyddhau:
Cynhwysedd Rhyddhau=Cyfredol Rhyddhau × Amser=10A × 5 awr=50Ah
Gan ddechrau o gyflwr â gwefr lawn (100 Ah), y SoC presennol fyddai:
SoC =((100Ah−50Ah) / 100Ah ) × 100%=50}%
3. Hidlo Kalman a Dysgu Peiriant
Mae technegau uwch yn defnyddio algorithmau i ragfynegi SoC yn seiliedig ar fewnbynnau lluosog, megis foltedd, cerrynt a thymheredd. Mae hidlwyr Kalman yn addasu amcangyfrifon yn seiliedig ar ddata amser real yn ddeinamig, tra gall modelau dysgu peiriant ddysgu o ddata hanesyddol i wella cywirdeb dros amser. Mae'r dulliau hyn yn arbennig o ddefnyddiol mewn cymwysiadau cymhleth lle mae amodau batri yn amrywio.
Enghraifft:Mae system rheoli batri (BMS) yn defnyddio hidlo Kalman i addasu amcangyfrifon SoC yn ddeinamig. Ar adeg benodol, mae'r system yn mesur cerrynt gollwng o -5 A a foltedd o 3.6V ar 25 gradd . Ar ôl prosesu'r data hwn, mae'r algorithm yn amcangyfrif y SoC i fod yn 78%.
Sut i Gyfrifo SoH
1. Mesur Gwrthiant Mewnol
Gall mesur gwrthiant mewnol batri roi cipolwg ar ei iechyd. Mae cynnydd mewn ymwrthedd yn aml yn arwydd o ddiraddio. Gall technegau fel sbectrosgopeg rhwystriant fesur ymwrthedd yn gywir ar draws gwahanol amleddau, gan roi darlun mwy cynhwysfawr o iechyd batri.
Enghraifft:Gan ddefnyddio sbectrosgopeg rhwystriant, rydych chi'n mesur gwrthiant mewnol batri lithiwm-ion. Os yw'r gwrthiant mesuredig yn 30 miliohms, tra bod gwrthiant batri newydd yn 10 miliohm, mae'r cynnydd hwn yn dangos bod iechyd y batri wedi gwaethygu dros amser.
2. Profi Gallu
Mae cynnal cylchoedd gwefr-rhyddhau rheoledig yn galluogi defnyddwyr i fesur cynhwysedd yn pylu dros amser. Trwy gymharu'r capasiti presennol â'r capasiti gwreiddiol, gall defnyddwyr gyfrifo SoH. Mae'r dull hwn yn gofyn am amser a rheolaeth fanwl gywir dros amodau profi i sicrhau canlyniadau cywir.
Enghraifft:Rydych chi'n cynnal prawf gwefru dan reolaeth. Ar ôl gwefru'r batri yn llawn, rydych chi'n arsylwi ei berfformiad o dan lwyth penodol. Wedi'i raddio i ddechrau ar 100 Ah, mae'r batri bellach yn cefnogi 80 Ah yn unig o dan yr un amodau. Felly, byddai'r SoH yn cael ei gyfrifo fel:
SoH=( 80Ah / 100Ah ) × 100%=80}}%
3. Dadansoddeg a yrrir gan Ddata
Gall BMS modern fonitro metrigau perfformiad yn barhaus a chymhwyso algorithmau i asesu SoH. Mae'r systemau hyn yn dadansoddi paramedrau amrywiol, gan gynnwys tymheredd, cylchoedd gwefru, a phatrymau defnydd, gan ddarparu asesiadau iechyd amser real sy'n addasu i amodau newidiol.
Enghraifft:Mae BMS smart yn monitro cylchoedd gwefr y batri yn barhaus, sydd wedi cyrraedd 500. Mae'n cofnodi cerrynt rhyddhau cyfartalog o 10 A ac yn nodi bod y tymheredd yn amrywio rhwng -10 gradd a 40 gradd. Yn seiliedig ar y data hwn, mae'r system yn asesu'r SoH presennol i fod yn 75% ac yn rhagweld oes ddefnyddiol sy'n weddill o tua 600 yn fwy o gylchoedd gwefru.
Ffactorau sy'n Effeithio ar SoC a SoH
1. Tymheredd
Mae tymheredd yn chwarae rhan hanfodol mewn perfformiad batri ac iechyd. Gall tymheredd uchel gyflymu adweithiau cemegol, gan arwain at heneiddio cyflymach, tra gall tymheredd isel leihau cynhwysedd ac effeithlonrwydd. Yn gyffredinol, mae'r tymereddau gweithredu gorau posibl yn amrywio o 20 gradd i 25 gradd ar gyfer batris lithiwm-ion.
2. Cyfraddau Codi Tâl a Rhyddhau
Mae'r gyfradd y mae batri yn cael ei wefru neu ei ollwng yn effeithio'n sylweddol ar ei SoC a SoH. Gall gollyngiadau cyfradd C uchel achosi straen thermol, tra gall codi tâl cyflym iawn gynyddu tymheredd mewnol. Mae gweithgynhyrchwyr yn darparu cyfraddau codi tâl a gollwng a argymhellir i liniaru'r effeithiau hyn.
3. Patrymau Beicio
Gall amlder a dyfnder cylchoedd gwefru ddylanwadu ar iechyd batri. Mae cylchoedd bas (gollyngiadau rhannol) yn gyffredinol yn llai niweidiol na chylchoedd dwfn, a all arwain at golli cynhwysedd sylweddol dros amser.
